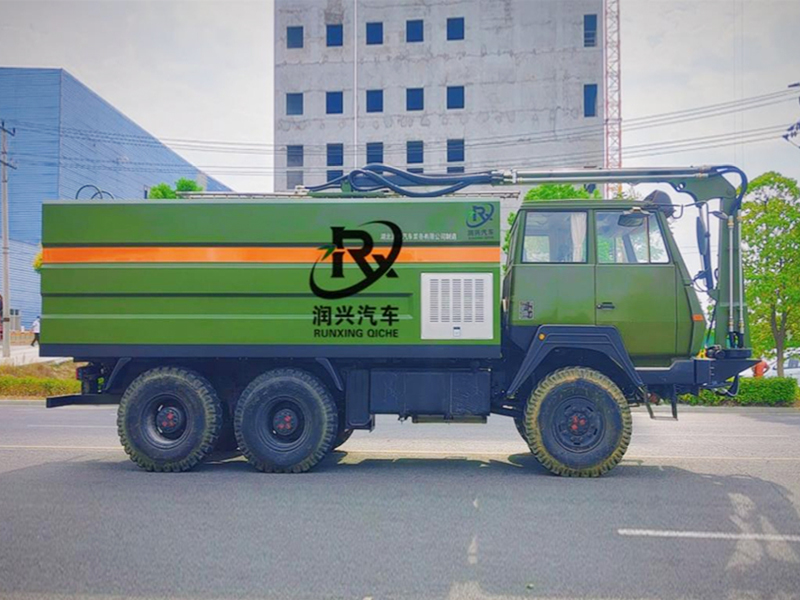

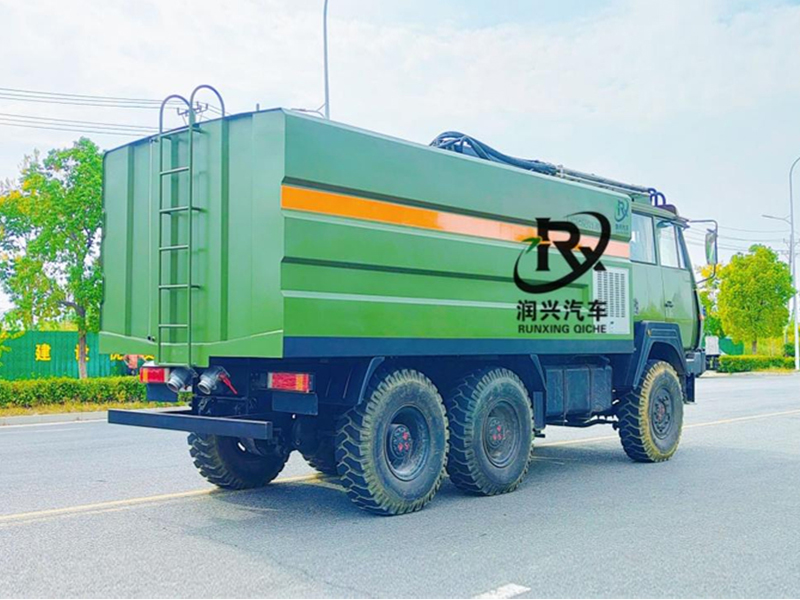

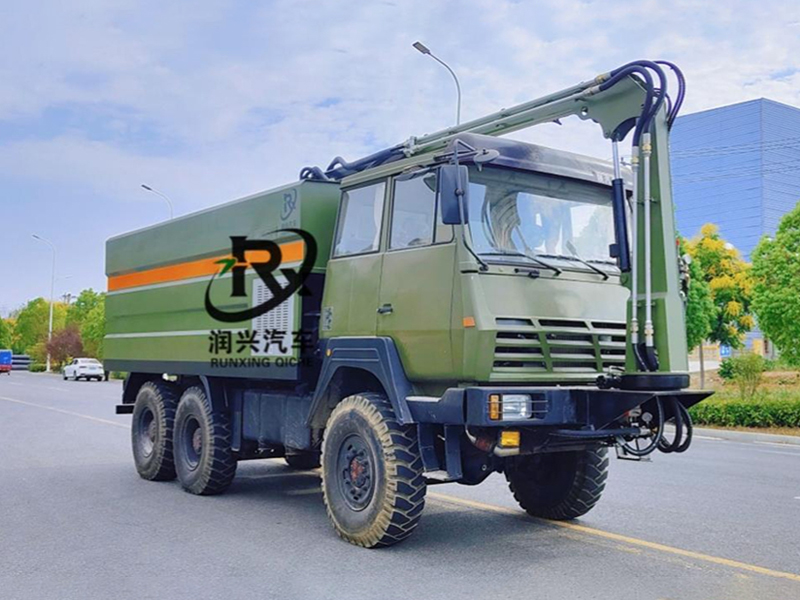

太陽能清洗車概況
太陽能清洗車是在標準二類底盤的基礎上，加裝高壓沖洗系統、低壓沖洗系統，由機械、液壓、電氣三部分合為一體的太陽能光伏板沖洗作業車。它適用于各種路面灑水、噴霧、降溫、除塵、沖洗，亦可用于光伏面板、隧道墻壁清洗，同時可用于路面養護、園林綠化及應急消防、運輸飲 水等。該面板清洗車主要有汽車底盤、清水罐體、清洗液罐體，水泵、球閥和輸水管道、灑水裝置等，高壓水路系統由取力器帶動高壓泵，通過高壓管路輸送到清洗臂的兩行噴嘴，實現清洗光伏面板組件。該車可一次性完成太陽能電池板的清洗功能，大量節約了人工以及用水，省時省力。
車輛主要配置
高 壓 水 路 系 統 | 高壓水泵 | 型式 | 柱塞式 |
型號 | 德國品孚 |
壓力 | 200MPa（200公斤壓力） |
流量 | 250升|每分鐘 |
轉速 | 800（900）r/min |
水閥 | 型式 | 氣控高壓球閥 |
壓力 | 10MPa |
噴水架噴嘴 | 型式 | 高壓洗滌型 |
角噴嘴 | 型式 | 高壓洗滌型 |
噴霧噴嘴 | 型式 | 細微霧化型 |
水濾 | 型式 | 濾網式 |
低壓水路系統 | 低壓水泵 | 型式 | 雙級葉輪離心式 |
型號 | 80QZB(F)-60/90 |
揚程 | 90m |
轉速 | 1480r/min |
水閥 | 氣控球閥 |
液壓 系統 | 型式 | 開式、電液** |
主要元件 | 齒輪泵、液壓缸、電磁閥 |
系統**壓力 | 16MPa |
液壓油箱容量 | 60L |
電氣 系統 | 型式 | 單向直流24V(底盤)及單向直流12V(副發),負極搭鐵 |
蓄電池 | 6-QW-100MF（底盤） |
** 系統 | 電液遠程** | 操作者在駕駛室內通過操縱桿就可以進行方便的清洗，操作人員：1人， |
車輛作業性能
| 項 目 | 單位 | 參 數 | 備 注 |
作 業 性 能 | 噴水架清洗寬度 | m | 5-9 | 清洗臂折疊 |
工作 速度 | 低壓灑水 | Km/h | Ⅰ檔7:Ⅱ檔14 | 主發轉速1500r/min |
高壓清洗 | Km/h | 3-15 | 副發轉速1700r/min |
高壓清洗能力 | m2/h | 25000 | 車速8km/h |
**清洗水壓力 | MPa | 10 | |
清洗水流量 | L/min | 170 | |
噴霧水流量 | L/min | 170 | |
低壓灑水流量 | L/min | 600~800 | |
低壓沖洗寬度 | m | ≥24 | |
水罐容積 | L | 18 | **容積可達20方 |
清 洗 臂 | 清洗臂旋轉范圍 | ° | 360度 | |
清洗臂上下升降范圍 | M | 0-7 | |
清洗臂**折臂范圍 | ° | 120 | |
清洗臂上下調節角度 | ° | 180 | |
清洗臂寬度 | M | 4 | |
行 使 性 能 | **車速（滿載） | km/h | 90 | |
**爬坡角 | (°) | 12 | 接近角 |
制動距離 | m | ≤10 | |
**小轉彎直徑 | m | ＜16 | |
燃油消耗量 | 行駛?cè)加拖牧?/p> | L/100km | 21.5 | |
高壓清洗作業燃油消耗量 | L/h | 14 | 車速8km/h |
L/1000M2 | 5.8 |
質量 參數 | 整車整備質量 | kg | 7960 | 基本型 |
**總質量 | kg | 16000 | |
結 構 尺 寸 | 外形尺寸(長×寬×高) | mm | 9450×2500×3750 | 運輸狀況(基本型) |
軸距 | mm | 4700 | |
輪距 | 前輪 | mm | 1880 | |
后輪 | mm | 1860 | |
接近角 | (°) | 10 | 噴水架提升 |
離去角 | (°) | 11 | |
產品優勢
1.高效。沒有副發動機，清水箱容積增加38%，綜合工作效率提高25%以上，作業噪聲較雙發光伏清洗車可降低3.5dB左右。
2. 清洗臂可左右旋轉，可以上、下調節清洗高度，這樣方便清洗光伏面板的壁面，清洗的范圍大。
3.總的車輛購置成本降低20%。其作業運行費用較同類型雙發動機車型可節省15**20%。
4.人工成本降低20%。(同上，可以減少一名司機)。
5.維護保養成本節省40%，可靠性更高。只有一臺發動機)。.其日常維護保養費用較同類型雙發動機車型可降低40%以上。
6. 采用方形水罐為儲水箱，可以保證長里程的清洗，水的壓力和流量可以調節。
