一、清洗車概況

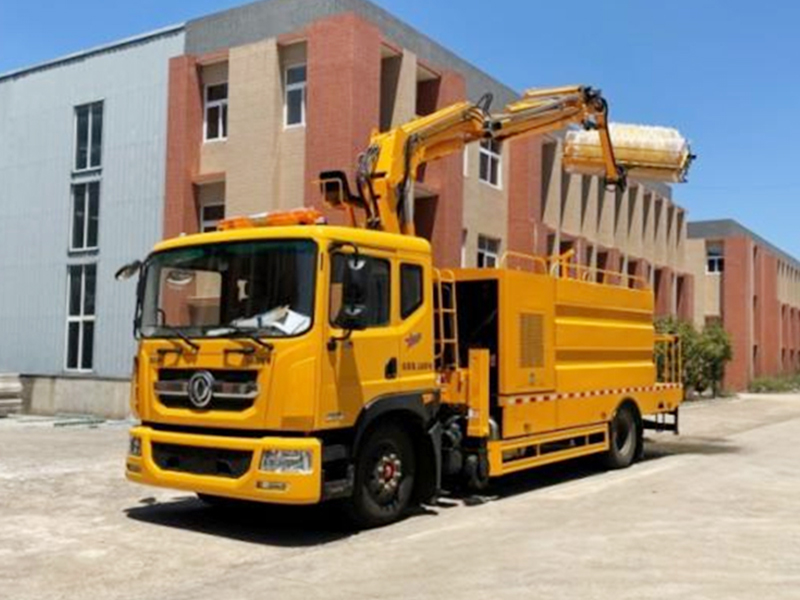

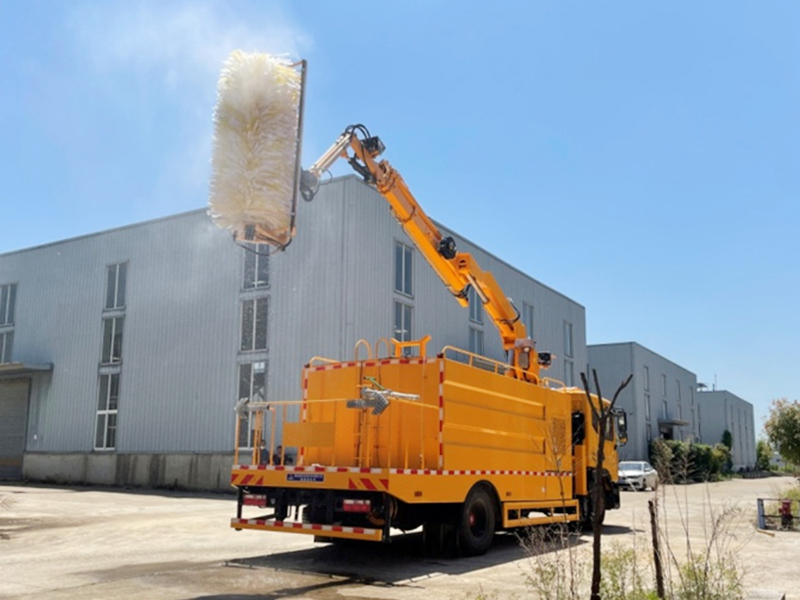

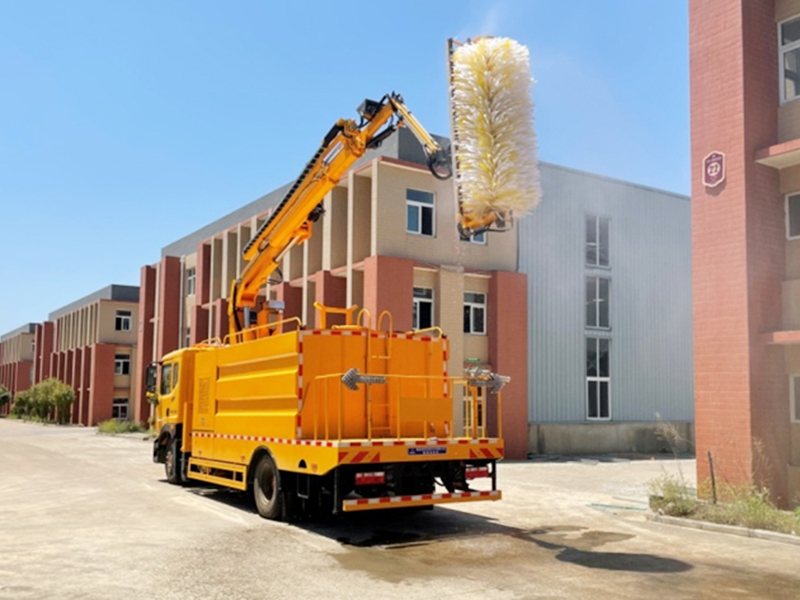

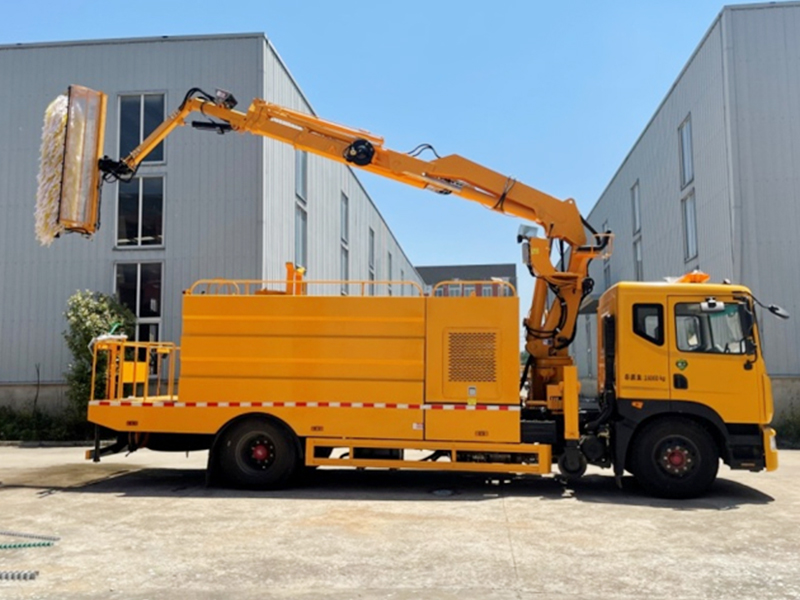

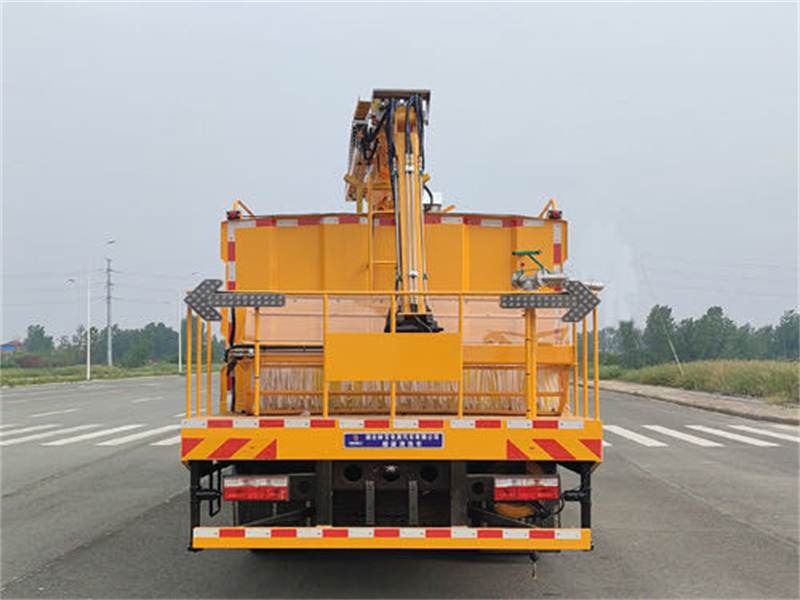

墻面清洗車是在標準二類底盤的基礎上，加裝副發動機、高壓沖洗系統、低壓沖洗系統，由機械、液壓、電氣三部分合為一體的隧道墻面、高架橋、隔音面板等高空作業清洗車。它適用于各種路面灑水、噴霧、降溫、除塵、清洗，亦可用于隔音面板、隧道墻面、高架橋、隧道頂清洗，同時可用于路面養護、園林綠化及應急消防、運輸飲 水等。該清洗車主要由汽車底盤、清水罐體、清洗液罐體、清洗臂、水泵、球閥和輸水管道、灑水裝置、高壓水路等系統組成，由副發動機帶動高壓泵，通過高壓管路輸送到清洗臂的清洗刷，實現清洗墻面、隔音面板組件。該車可一次性完成墻面、隔音面板清洗功能，大量節約了人工以及用水，省時省力。
二、主要技術及參數
項目 | 內容 | 參數 | 備注 |
整車參數 | 整車型號 | ABC5185TXQE6型墻面清洗車 | |
外形尺寸 （長×寬×高）（mm） | 8930×2550×3950 | |
|
**總質量 | 18000 | |
整車整備質量 | 11430，11230 | |
額定載質量 | 6375，6440 | |
6575，6640 | |
接近角/離去角（°） | 19/12 | |
前懸/后懸 | 1260/2370,1260/2670 | |
駕駛室準乘人數 | 3,2 | |
底盤參數 | 底盤廠家 | 東風D9 | |
底盤型號 | EQ1185LJ9CDE | |
軸距 | 5300 | |
底盤發動機型號 | D4.5NS6B220 | |
發動機馬力 | 康明斯220馬力 | |
**車速（km/h） | 89 | |
輪胎規格 | 10.00R20 | |
前輪輪距/后輪輪 | 1862/1865 | |
燃油種類 | 柴油 | |
三、清洗車技術參數
副發動機 | 型號 | 云內103馬力 |
| 高壓泵 | 型號 | 德國品孚PT-36 |
壓力 | 11MPa（110公斤壓力） |
流量 | 170升|每分鐘 |
轉速 | 800（900）r/min |
水閥 | 型式 | 氣控高壓球閥 |
壓力 | 10MPa |
噴水架噴嘴 | 型式 | 高壓洗滌型 |
角噴嘴 | 型式 | 高壓洗滌型 |
噴霧噴嘴 | 型式 | 細微霧化型 |
水濾 | 型式 | 濾網式 |
低壓水路系統 | 低壓水泵 | 型式 | 雙級葉輪離心式 |
型號 | 80QZB(F)-60/90 |
揚程 | 90m |
轉速 | 1480r/min |
水閥 | 氣控球閥 |
液壓 系統 | **方式 | 電液比例多路閥 |
主要元件 | 齒輪泵、液壓缸、電磁閥 |
系統**壓力 | 16MPa |
液壓油箱容量 | 60L |
電氣 系統 | 型式 | 單向直流24V(底盤)及單向直流12V(副發),負極搭鐵 |
蓄電池 | 6-QW-100MF（底盤） |
避障方式 | 超聲波+紅外線傳感器 |
四、車輛作業性能
| 項 目 | 單位 | 參 數 | 備 注 |
作 業 性 能 | 清洗高度 | m | 5-13 | 清洗臂折疊 |
工作 速度 | 低壓灑水 | Km/h | Ⅰ檔7:Ⅱ檔14 | 主發轉速1500r/min |
高壓清洗 | Km/h | 3-15 | 副發轉速1700r/min |
高壓清洗能力 | m2/h | 25000 | 車速8km/h |
**清洗水壓力 | MPa | 10 | |
清洗水流量 | L/min | 170 | |
噴霧水流量 | L/min | 170 | |
低壓灑水流量 | L/min | 600~800 | |
低壓沖洗寬度 | m | ≥24 | |
灑水寬度 | m | ≥16 | |
水**射程 | m | 38 | |
水罐容積 | L | 8.5 | **容積可達12方 |
行 使 性 能 | **車速（滿載） | km/h | 90 | |
**爬坡角 | (°) | 12 | 接近角 |
制動距離 | m | ≤10 | |
**小轉彎直徑 | m | ＜16 | |
燃油消耗量 | 行駛?cè)加拖牧?/p> | L/100km | 21.5 | |
| L/1000M2 | 5.8 | |
五、底盤配置
東風D9 國六底盤，康明斯220馬力發動機，新款 駕駛室，陜齒小八檔，前橋 5噸，后橋 10噸，原廠空調，1.00 鋼絲胎，氣囊座椅，中控門鎖多功能方向盤。
六、上裝罐體及清洗臂配置：
1、罐體有效容積:12?；
2、罐體材質：不銹鋼，符合**行業標準（GB18564.1-2006）；
3、大功率水泵；
4、低速大扭矩取力器；
5、動平衡傳動軸；
6、音樂電喇叭 ；
7、觀察水位透明管（水位報**器）；
8、帶消防接口；
9、前沖、后灑、側噴、高炮（可調水柱/大雨/中雨/毛毛雨）、后置工作平臺；
10、三種裝水方式：罐口裝、泵自吸裝、消防栓裝；
11、參數：前沖寬度≥14米，后灑和側噴寬度≥14米，水炮射程≥25米。
12、使用于環境溫度不高于50℃；使用于海拔高度5000m以下。
13、使用于周圍空氣相對濕度不大于95﹪,(在25℃時)。
14、WET026/373PQ3-ST型取力器
15、液壓系統
系統壓力：4-12Mpa；系統流量：40L/ min；包括液壓油箱、過濾器、液壓泵、液壓馬達、分配閥、油缸、油管等。
清洗速度：3-20公里/小時（根據污濁程度，可隨意**工作速度）
16、清洗臂
清洗臂旋轉范圍：360度
清洗臂上下升降范圍：0.2-13m
**折臂范圍：120度
清洗上下調節角度：180度
清洗刷寬度：2m
清洗刷直徑：1.2m
17、噴水系統
60-90灑水泵（選裝高壓水泵），配備高壓水**
18、**系統
電、液遠程**，操作者在駕駛室內通過操縱桿就可以方便地進行清洗。
操作人1人
七、墻面清洗車主要性能特點
1)、采用東風二類底盤改裝，達到國Ⅵ排放標準，具有穩定的行駛操控性能;
2)、具有“左道沖洗”、“右道沖洗”“隧道清洗”三種操作模式,可滿足全路段的差異化清洗作業需求。
3)、作業裝置由副發動機**驅動，作業過程不會受到主車行駛速度的影響，操作者可根據隧道污染情況隨意調節副發動機轉速，使作業效果達到**。
4)、滾刷可根據不同工況選擇高、中、低三種工作轉速，保證在各種工況下都有良好的清掃效果，又可降低運行成本。
5)、中置的高壓水泵和副發動機采用串列布置。結構布置緊湊，清水箱容積大，與同類產品相比，作業時間更長。
6)、作業**裝置由電控、液壓、氣動三系統組成，PLC編程技術，操作者在駕駛室在室內即可實現所有動作的執行，減輕了駕駛操作人員由于繁瑣的操作信息所導致的精神壓力，作業操作富于人性化。
7)、駕駛室設置油位顯示表、動態了解油箱油位。避免副發動機因缺油而停止工作;水箱內設置低水位報**系統，無水時自動報**，防止水泵缺水損壞。
8)、清洗裝置采用智能調整系統，在洗刷上端安裝有超聲波傳感器，實時檢測洗刷與被清洗的墻面之間的狀態，根據檢測的數據及時調整回轉平臺與墻面間的角度，保證洗刷與墻面保持**的狀態:既能快速高效的清洗墻面，又能避免洗刷機構撞擊墻面。
9)、自診斷技術。可自行診斷因泥水等嚴酷環境干擾而造成的傳感器數據錯誤或失靈，避免洗刷臂的錯誤動作，確保清洗工作安全可靠。在不能滿足自動貼墻**條件時，以聲光報**提醒操作者，并自動切入手動**。
注意事項
▲▲▲**先應該注意的是:不進行清洗作業時,系統操作面板上標注的電源總電開關要放置在關閉狀態。
▲▲▲實施作業前,要先檢查液壓油面,(油箱左側的液位計)當油面接近正副零或低于液位計中間位置時，要添加液壓油。同時觀察油的顏色,當油明顯變黑或出現乳化現象時要及時更換液壓油。
▲▲▲當準備進行清洗作業時,要先檢查一下全車及工作系統的狀態,確定正常后方可進行操作。
▲▲▲**面板上對應的操作開關,當需要哪部分工作時，按**面板上標注的動作進行操作，直到動作達到需要的位置，立即松開操作鈕。當刷體需要旋轉工作時，要瞬間操作相對應的操作鈕,一般不超過3秒鐘，當聽到系統發出嗝鐺的撞擊聲后，應立即放開開關,使其自動斷電，不得長時間給電,否則不僅系統不工作,嚴重的還會燒毀電磁鐵。
