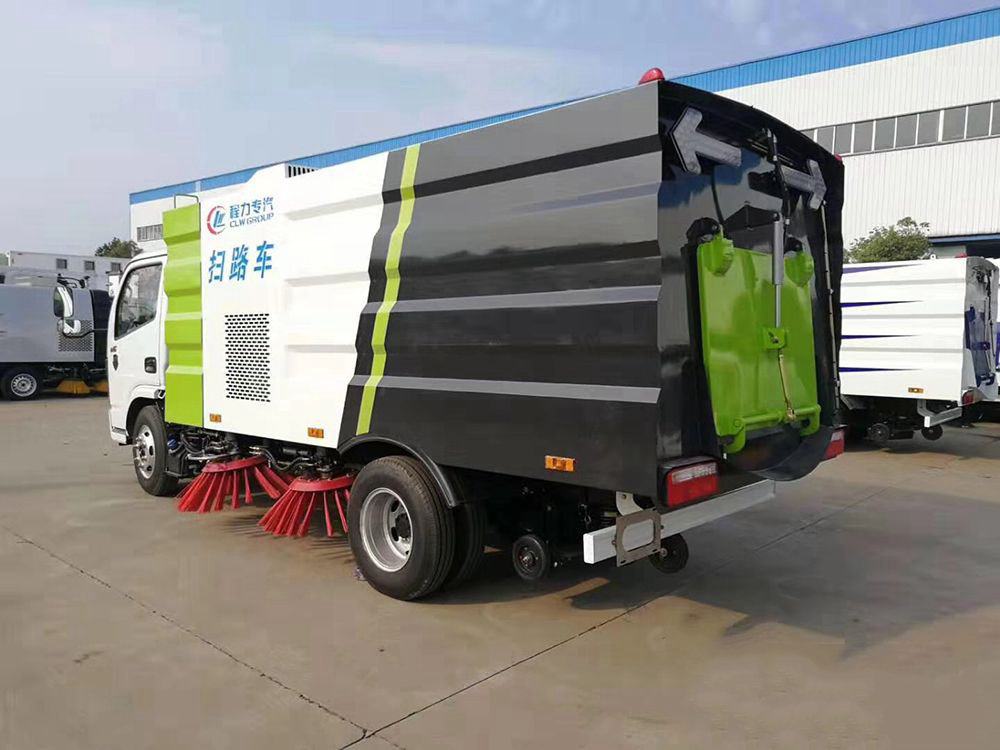

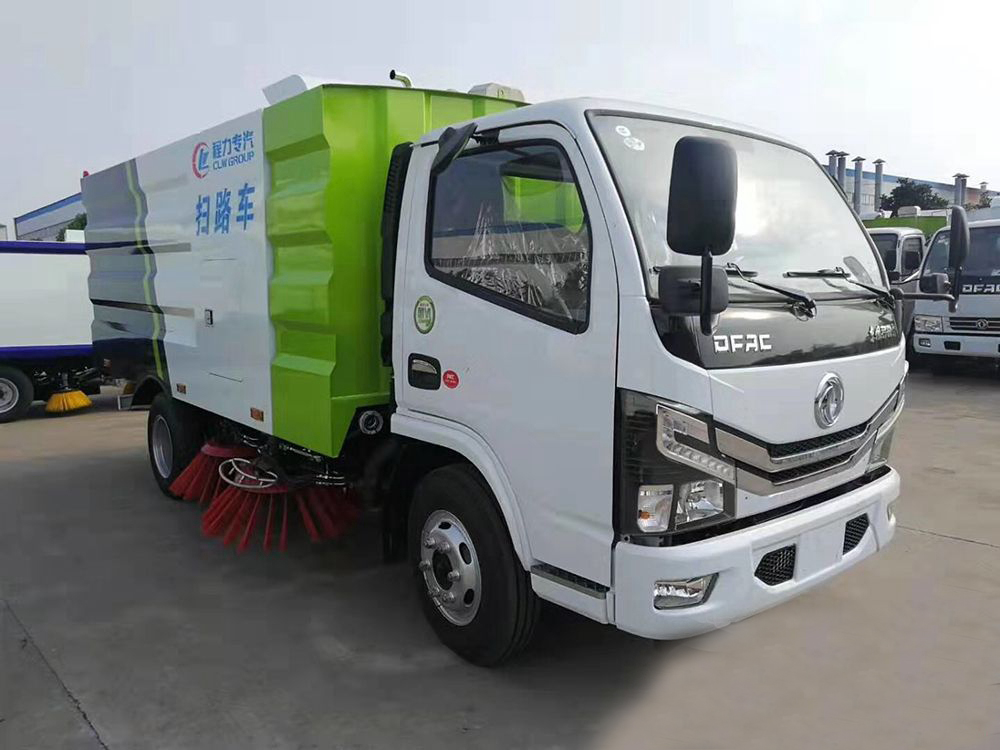

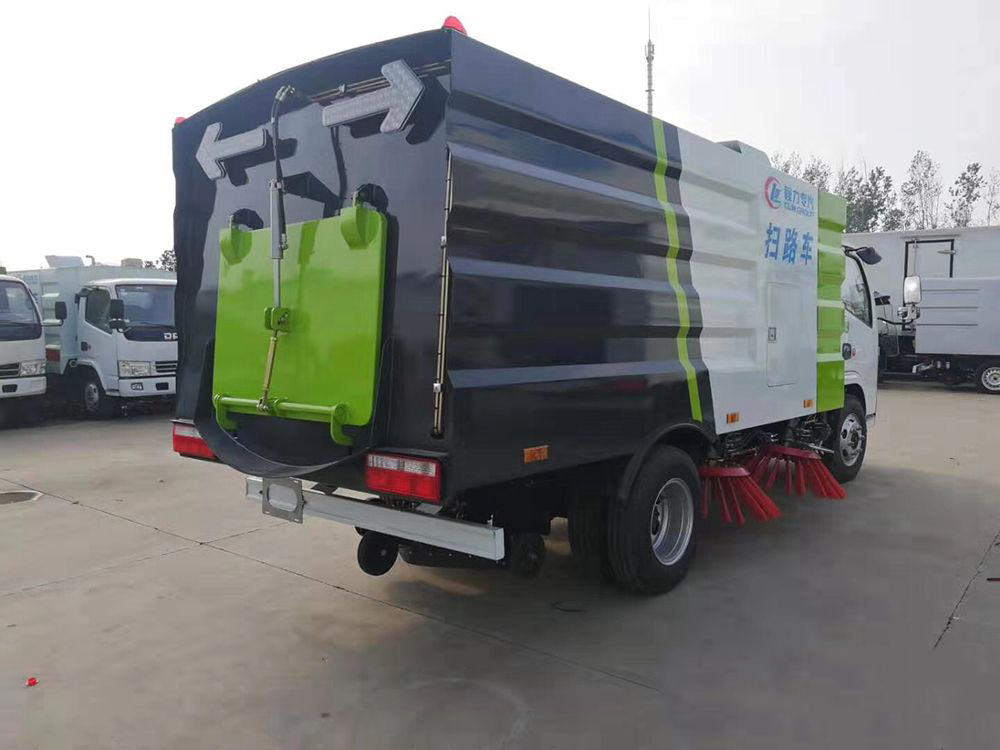

掃路車是在東風底盤基礎上加裝副發動機動力，清掃，抽吸及噴水降塵，液壓等裝置等改裝而成的新一代清掃設備。掃路車具有清掃寬度大，作業油耗低，操作簡便舒適，大幅度提升路面清潔效率等特點。廣泛應用于城市街道、國道、公路、碼頭、車站、廣場、水泥廠、電廠、礦廠等場所的路面垃圾清理，堪稱全能清掃車。
產品詳細介紹
1、采用吸掃結合的方式收集垃圾，濕式除塵、電液**，液壓傾翻卸料的作業方式對路面進行清掃作業。
2、采用副發動機專門驅動風機和液壓系統，保證行駛過程中能繼續工作，保證清掃過程的連續性。

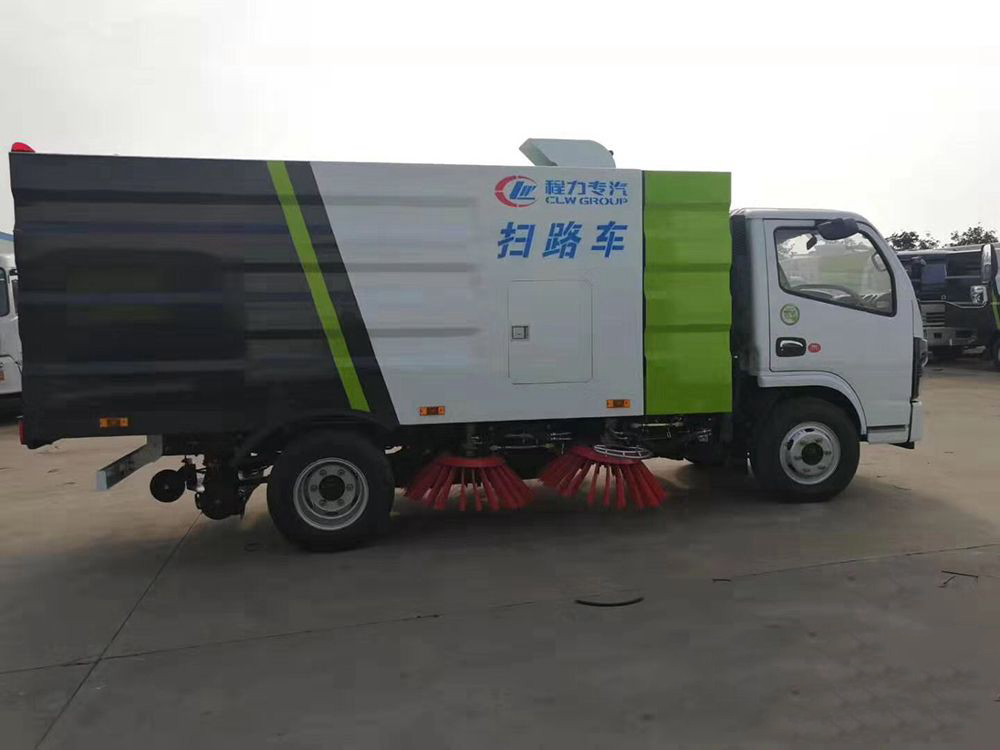

3、采用“中置四盤刷+后置吸嘴”的結構布置，便于清掃裝置與吸嘴的調整和維護，轉場時整車通過性好。
4、副發動機與風機之間的傳動設置設有自動離合器，可保證副發動機空載起動和停機時與風機的自動脫離，降低對副發動機的沖擊，提高了副發動機的工作可靠性和使用壽命。
5、掃盤有遇障避讓保護功能和復位功能，遇到障礙物后回縮，越過障礙物后復位。
6、根據不同清掃工況，在不增加副機油門的情況下，實現掃盤高中低三檔調速，即能保證在各種污染狀況下都有良好的清掃效果，同時節省油耗以及刷毛的損耗。
7、采用可隨路面自動找平的全浮動式吸嘴，吸塵效果好，使用壽命長。
8、進口液壓閥組，能保證整車的液壓動作的穩定性和流暢性。
9、進口液壓馬達，能保證掃盤的工作穩定性，使用壽命長。
10、進口原料制成的外翻式吸塵管，有效防止吸塵管被劃破、凍裂，增加使用壽命。
11、精密無縫冷彎液壓油管，內壁無氧化雜質，保證液壓油路清潔，不堵閥。
12、掃盤刷臂內使用高性能工程塑料隔套，耐磨性好，免打黃油免維護，節省人力物力。
13、不銹鋼水箱、垃圾箱，可抗一般性腐蝕，增加箱體的使用壽命。

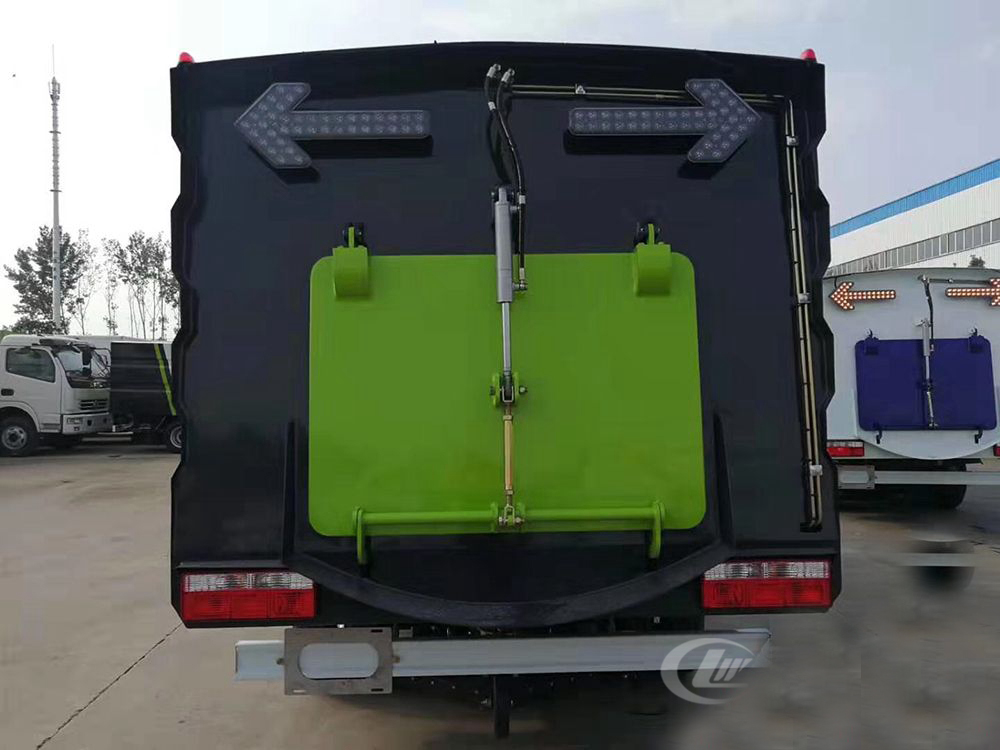

14、超寬后門且大于90度的開啟角度，更易于傾倒垃圾，清理垃圾箱。
15、垃圾箱傾翻角度大于48度，易于傾倒垃圾。
16、可加裝前沖、后灑、噴霧、自潔卷盤、作業監控系統、**吸管裝置、推雪鏟等。
底盤配置：

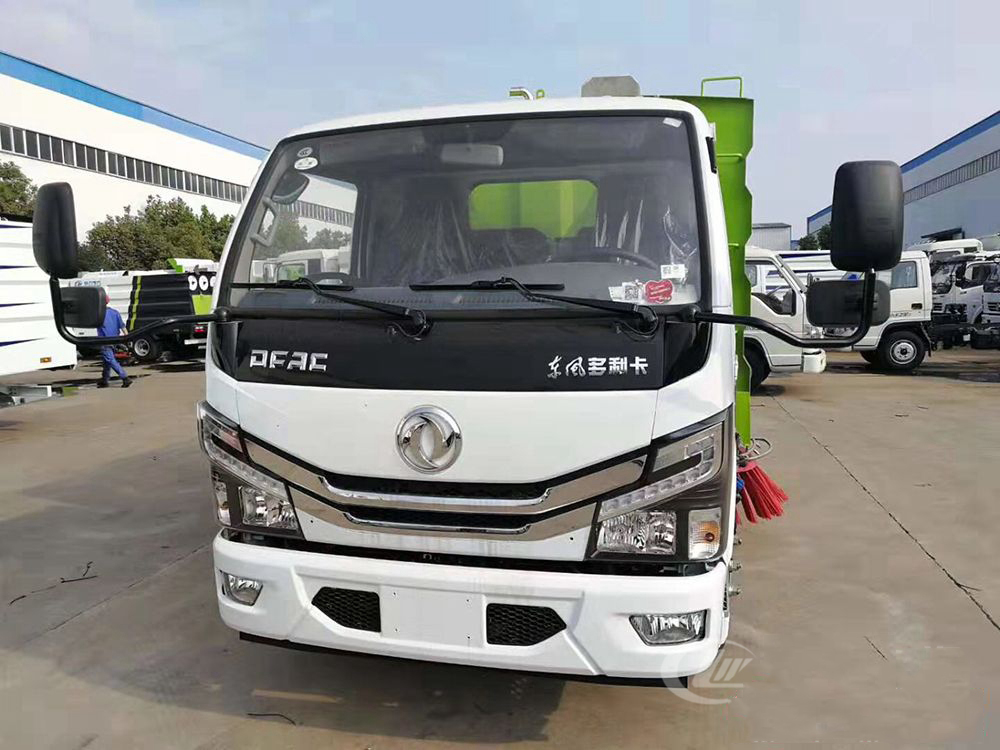

該車采用東風多利卡D6原裝二類汽車底盤生產，1730mm單排駕駛室，玉柴115馬力發動機，萬里揚6變速箱，德納前橋1.8T，后橋3.5T，7.00R16鋼絲胎，空調，電動窗、中控鎖，ABS。另可選擇云內126馬力、朝柴130馬力、玉柴140馬力發動機，發動機型號不同底盤配置略有差異，實際請以購車合同為準！
上裝基本配置
| 標準配置： | 采用“中置4掃盤+噴霧降塵裝置+中置擋皮+后置吸嘴”的結構布局，五十鈴75馬力的副發動機，三洋馬達，施耐德**開關，海普瑞斯電磁閥組，無級變速自動離合器，免維護離心式風機，不銹鋼垃圾箱、水箱，尾部LED箭頭燈，手動泵應急系統，**大的清掃寬度2.8米。 |
| 選裝配置： | 用戶可根據個人需求選擇加裝前沖、后灑、噴霧、自潔卷盤、作業監控系統、**吸管裝置等配置。 |
車輛主要技術參數
| 產品主要技術資料 |
| 產品名稱： | 東風小多利卡掃路車 | 外型尺寸： | 5450,5700,6200×2050×2500,2600 |
| 總 質 量 ：(kg) | 7360 | 接近/離去角 | 27.7/13 |
| 額定質量：(kg) | 1850 | 前懸/后懸： | 1055/1695,1055/1837 |
| 整備質量：(kg) | 5380 | **高車速(km/h)： | 110 |
| 軸荷： | 2640/4720 |
| 底盤參數 |
| 底盤型號： | EQ1075SJ3CDF | 批次： | 330 |
| 軸 數： | 2 | 燃油種類： | 柴油 |
| 軸 距： | 2700,2950,3308 | 前 輪 距： | 1525,1519 |
| 額定載客： | 2 | 后 輪 距： | 1498,1516 |
| 輪 胎 數： | 6 | 彈簧片數： | 6/6+5 |
| 輪胎規格： | 7.00R16 |
|
|
| 發動機參數 |
| 發動機型號 | 發動機生產企業 | 排量 | 功率 |
D20TCIF1
YCY24140-60
CA4DB1-11E6
ZD30D16-6N
CY4BK461
CY4BK161
Q23-115E60
H20-120E60
CA4DB1-13E6
Q28-130E60 | 昆明云內動力股份有限公司
廣西玉柴機器股份有限公司
****汽車集團有限公司
東風輕型發動機有限公司
東風朝陽朝柴動力有限公司
東風朝陽朝柴動力有限公司
安徽全柴動力股份有限公司
安徽全柴動力股份有限公司
****汽車集團有限公司
安徽全柴動力股份有限公司 | 1999
2360
2207
2953
3707
3856
2300
2000
2207
2800 | 93
103
81
120
95
105
85
90
95
96 |
| 排放標準： | GB3847-2005,GB17691-2018國Ⅵ | 燃料種類： | 柴油
|
車輛主要清掃性能參數
| 清水箱容積： | 1.5m3 | 箱體材質： | 不銹鋼 |
| 垃圾箱容積： | 4m3 | 清掃寬度： | 3.2m |
| 垃圾箱**大卸料角度： | 45°
| 清掃速度： | 3-25km/h |
| 副發動機： | 江鈴57KW 78馬力 | **大清掃能力： | 45000-90000m3/h |
| 清掃效率： | ≥95% | **大吸入顆粒： | 110mm |
