國家工信部公告目錄

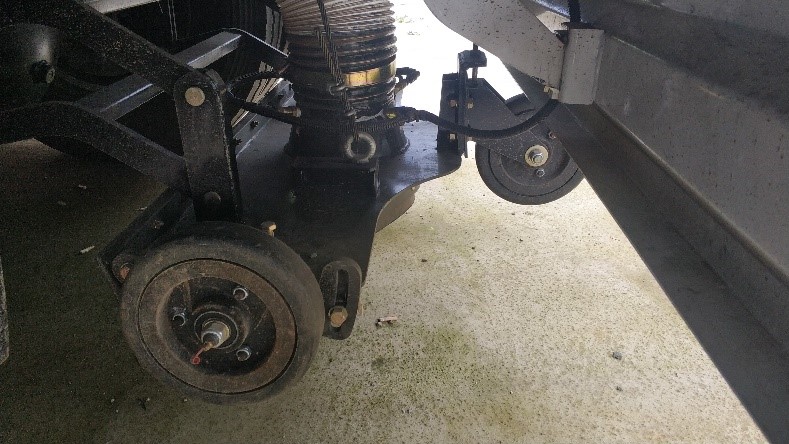

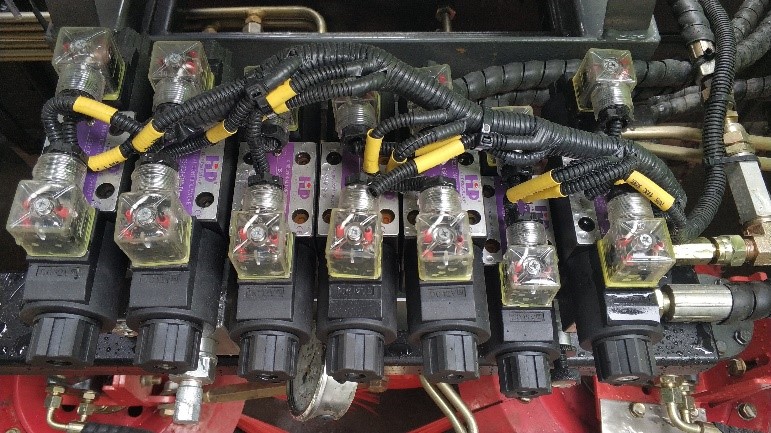

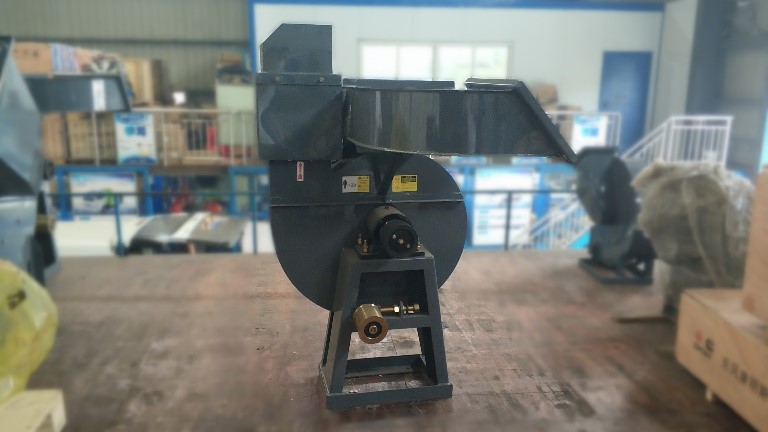

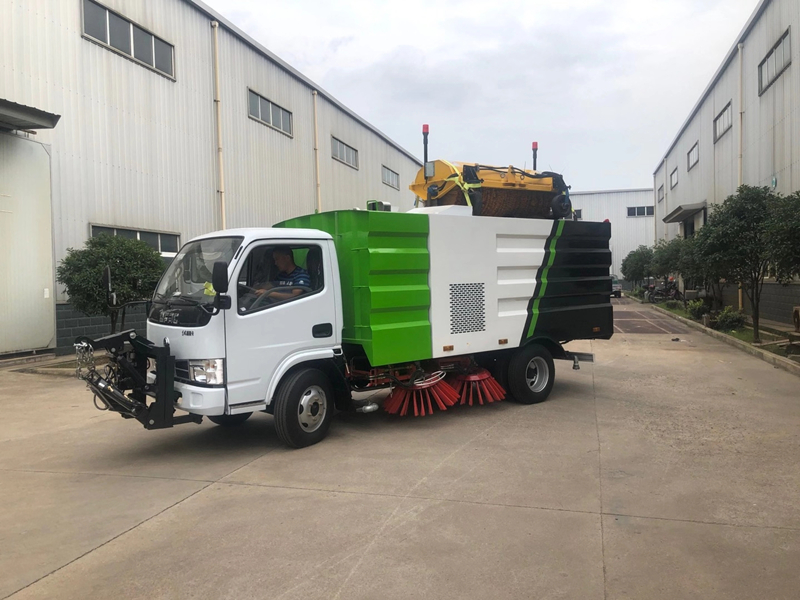

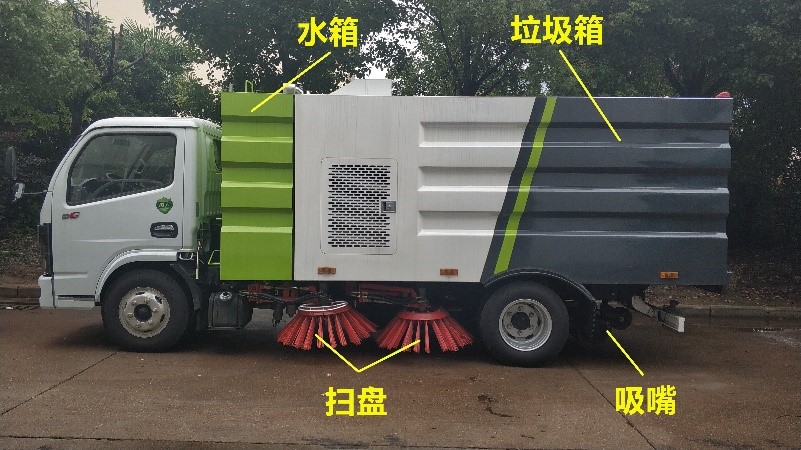

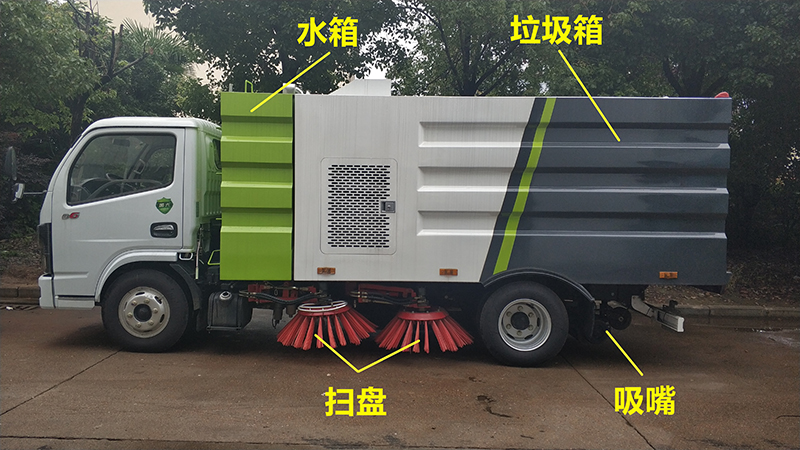

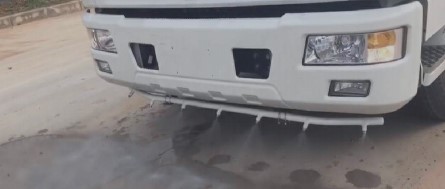

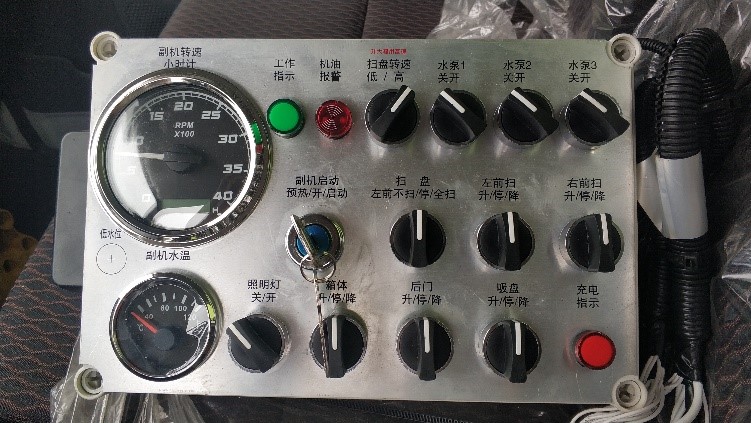

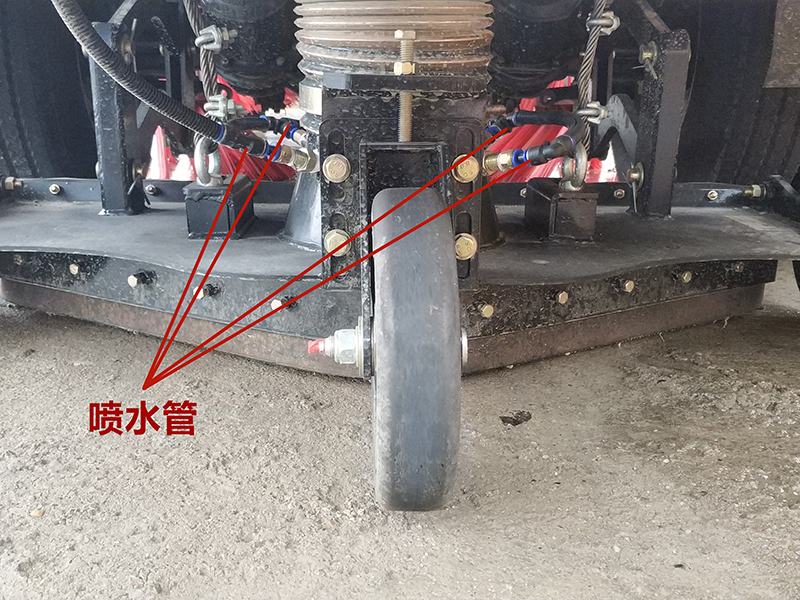

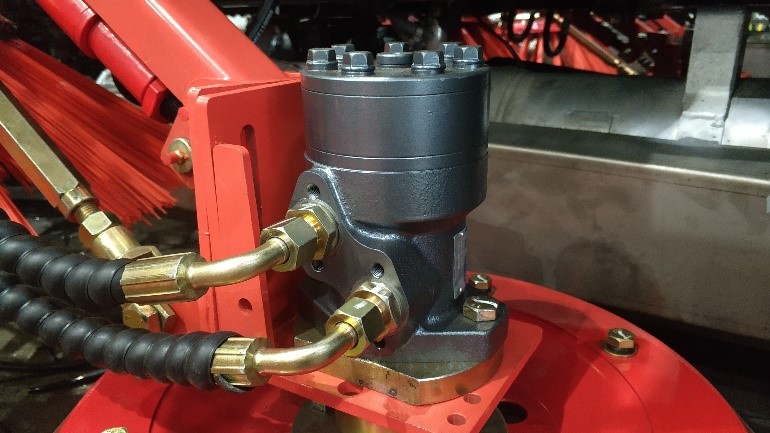

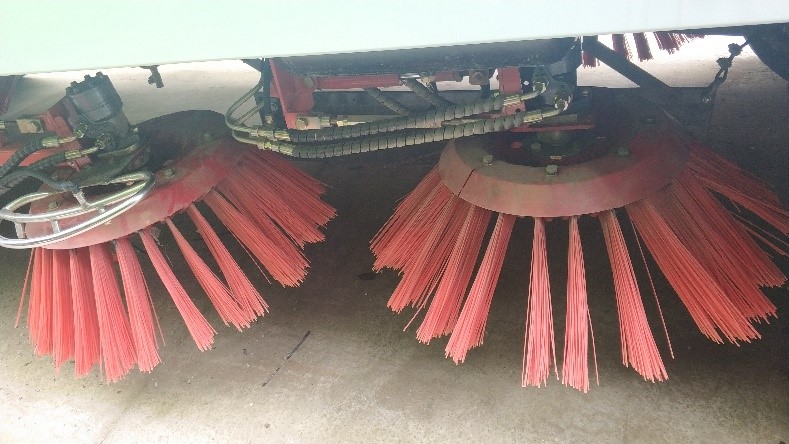

該掃路車采用東風多利卡（軸距3308）國VI二類底盤改裝，加裝副發動機、風機、 清水箱、垃圾箱、左右立掃、后置吸盤，掃盤降塵系統，液壓系統、專用裝置電控系統和副車架等改裝而成（可加裝前沖后灑）。
【整車技術參數】 |
產品** | 華通牌 | 公告批次 | 330 |
產品名稱 | 掃路車 | 產品型號
| HCQ5075TSLEQ6 |
總質量(Kg) | 7360 | 罐體容積(m3) |
|
額定載質量(Kg) | 1980 | 外形尺寸 | 6190×1990×2590 |
整備質量(Kg) | 5250 | 貨廂尺寸 | ×× |
額定載客(人) |
| 準拖掛車總質量(Kg) |
|
駕駛室準乘人數(人) | 2 | 鞍座**大載質量(Kg) |
|
接近角/離去角(°) | 27.7/13 | 前懸/后懸 | 1055/1827 |
軸荷(Kg) | 2640/4720 | **高車速(Km/h) | 110 |
備注 | 隨底盤選裝駕駛室。該車用于清除/收集路面垃圾等污物；專用裝置為箱體和清掃裝置總成；ABS型號/廠家：ABS/ASR-12V-4S/4M/襄陽東風隆誠機械有限責任公司。側防護由專用裝置替代，后下部防護裝置所用材質為Q235，螺栓連接,后防護截面尺寸(寬×高)(mm)
：50×120，后防護離地高度:430mm。 |
【底盤技術參數】 |
底盤型號 | EQ1075SJ3CDF | 底盤名稱 | 載貨汽車底盤 |
**名稱 | 東風牌 | 生產企業 | 東風汽車股份有限公司 |
軸數 | 2 | 輪胎數 | 6 |
軸距 | 2700,2950,3308 |
輪胎規格 | 7.00R16 |
鋼板彈簧片數 | 6/6+5,3/3+3 | 前輪距 | 1369,1400,1434 |
燃料種類 | 柴油 | 后輪距 | 1498,1516,1586,1670 |
排放依據標準 | GB3847-2005,GB17681-2018國Ⅵ |
【發動機參數】 |
發動機型號 | 發動機生產企業 | 排量 | 功率(Kw) |
D20TCIF1 YCY24140-60 CY4BK461 Q23-115E60 | 昆明云內動力股份有限公司 廣西玉柴機器股份有限公司 東風朝陽朝柴動力有限公司 安徽全柴動力股份有限公司 | 1999 2360 3707 2300 | 93 103 95 85 |
整車 | 車型 |
掃路車 |
整車型號 | HCQ5075TSLEQ6 |
外形尺寸 | 6190×1990×2590 |
前懸/后懸 | 1055/1827 |
接近角/離去角（°） | 27.7/13 |
總質量 | 7360 |
整備質量 | 5250 |
軸荷（前軸/中后軸）（kg） | 2640/4720 |
底盤 | 品牌 | 東風 |
型號 | EQ1075SJ3CDF |
駕駛室 | 多利卡 |
軸距 | 3308 |
輪胎 | 7.00R16 |
上裝 |

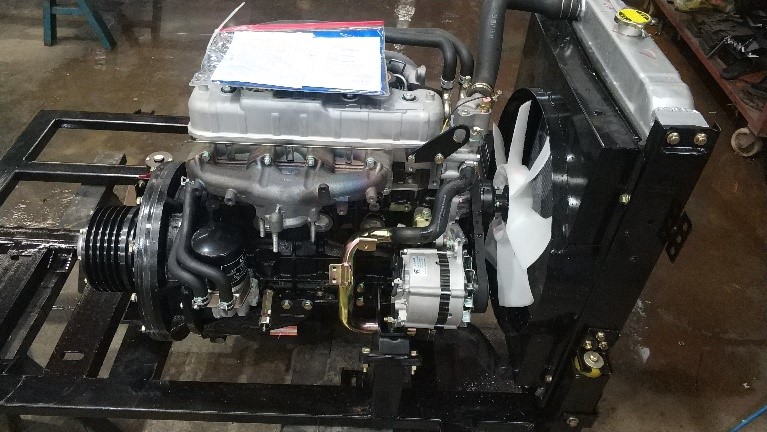

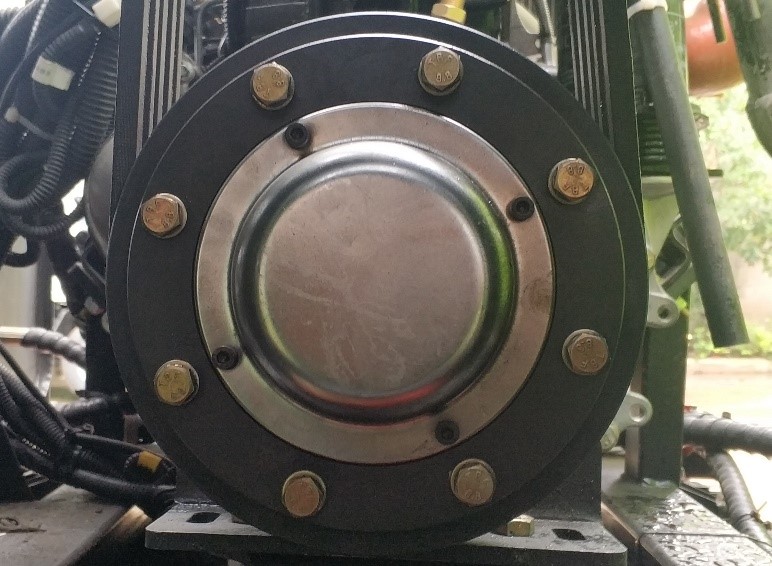

副發動機 | 江鈴64kw |
水箱/垃圾箱容積（m3） | 1.5/4 |
清掃寬度 | 2.8 |
作業速度（km/h） | 5-20 |
清掃效率 | 98% |
作業能力（㎡/h） | 56000 |
垃圾箱**大舉升角度/時間（°/s） | 45/30 |
