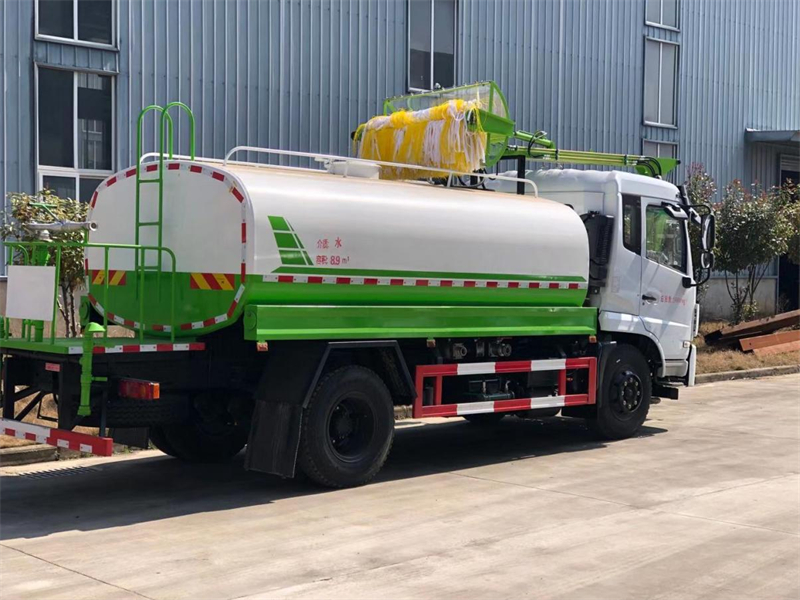

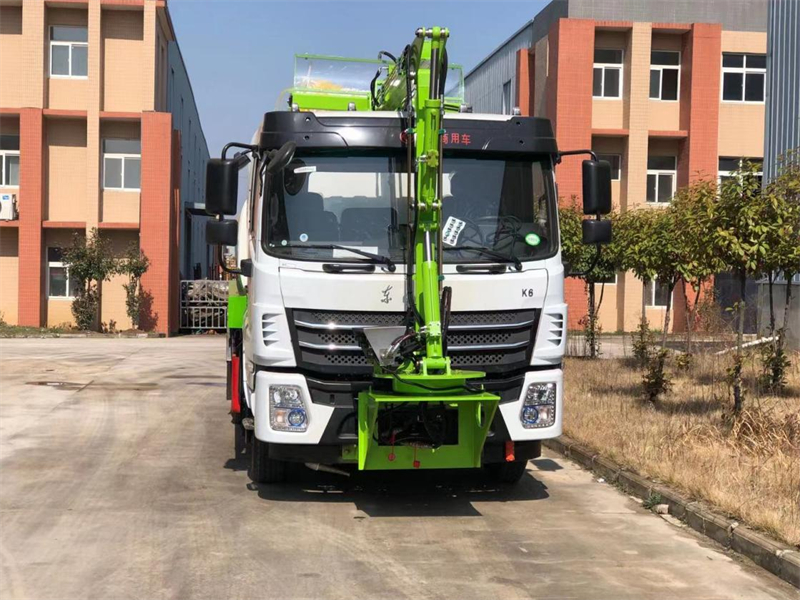

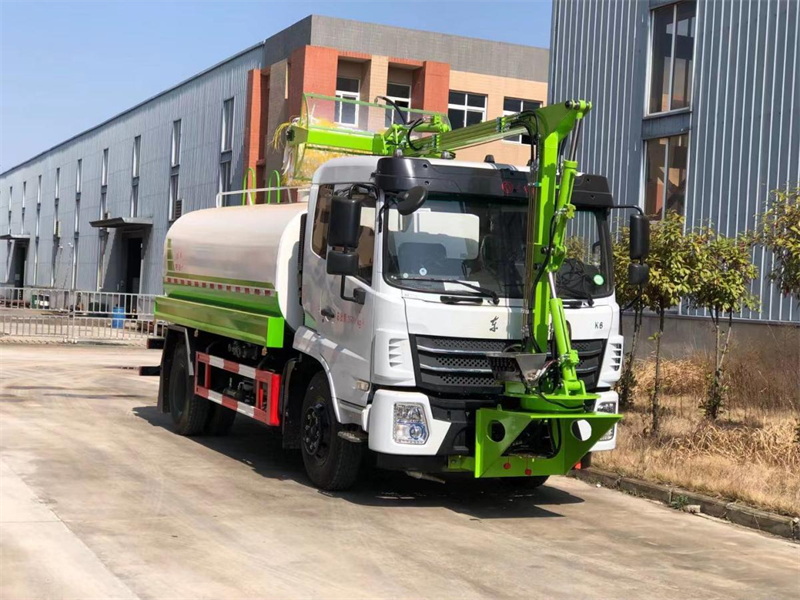

一、清洗車概況
多功能清洗車，是公司在消化、吸收國外同類產品的**技術，結合我國公路隧道的具體情況，經過精心設計、研制的產品。該清洗車是在標準二類底盤的基礎上，加裝高壓沖洗系統、低壓沖洗系統，由機械、液壓、電氣三部分合為一體的沖洗作業車。它適用于各種路面灑水、噴霧、降溫、除塵、沖洗，亦可用于光伏面板、隔音面板、隧道墻壁清洗，同時可用于路面養護、園林綠化及應急消防、運輸飲水等。該車可一次性完成清洗功能，大量節約了人工以及用水，省時省力。具有操作方便、動作靈活、可選配裝置廣泛、質量可靠、清洗效率高、清洗效果好的特點，是高空清洗的理想產品。該系列產品自生產問世以來，得到國內很多客戶的青睞。
二、主要技術及參數
項目 | 內容 | 參數 | 備注 |
整車參數 | 整車型號 | AAA5160GQXD6型清洗車 | |
外形尺寸 （長×寬×高）（mm） | 8600，7400×2500，2550×3680 | |
|
**總質量 | 16000 | |
整車整備質量 | 8400 | |
額定載質量 | 7470 | |
7405 | |
接近角/離去角（°） | 23/13 | |
前懸/后懸 | 1475/1975,1515/1935,1320/2130 | |
駕駛室準乘人數 | 2,3 | |
底盤參數 | 底盤廠家 | 東風專底 | |
底盤型號 | EQ1160GSZ6DJ | |
軸距 | 3950 | |
底盤發動機型號 | YCY30165-60 | |
發動機馬力 | 玉柴165馬力 | |
前橋/后橋 | 2.8/8 | |
空調 | 原廠空調 | |
**車速（km/h） | 89 | |
輪胎規格 | 9.00R20 | |
前輪輪距/后輪輪 | 1800/1800 | |
燃油種類 | 柴油 | |
三、工作原理
多功能清洗車采用自行研制的WT026/373PQ3-ST型取力器為動力，驅動液壓泵，從液壓泵輸出的液壓流量和壓力經分配閥，到達油缸、液壓馬達和剪式液壓升降平臺，分別**清洗臂的旋轉與升降、滾刷的清洗、高壓水**的噴水和剪式液壓升降平臺的升降動作，完成公路或市政道路及光伏面板清洗，剪式液壓升降平臺可以實現小型高空作業車的功能。
四、多清洗車主要優點
多功能清洗車，經過多年研究、實踐，成功打破了單機作業的瓶頸，實現了真正意義上的單發動機作業，填補了國內這項技術的空白，在同行業中處在**地位，并獲得多項****。
多功能清洗車，與目前市場上其他廠家的雙發動機相比，不僅具有使用成本低，故障率少等特點，其清洗效果也具備特有的優勢。**先，執行機構的取力來自本車發動機，因此，只要發動機啟動，車輛靜止狀態下，清洗機構也能工作來實現**作業。配備LST-8調速變速箱及諧波變頻變速機構，作業時**可達到8變速檔，使其工作速度**可達到每小時三公里，其清洗刷轉速**轉速可達到450轉/分鐘，而具備副發動機的車輛要想達到每小時3公里，操作人員需要連續踩離合才能實現，這樣，對于離合器片的磨損的結果就可想而知。當車輛發動機出現故障無法啟動時，操作人員可啟動備用動力單元，將清洗臂等裝置操作**適當位置，以便完成對發動機的檢修。
關于清洗效果，多功能清洗車選用摩擦系數高、吸水性性大的**進口磨棉塑膠刷絲，取代了光滑、不耐磨的尼龍絲及洗滌劑，不僅清洗效果有了很大提高，作業過程也更加節能，更加環保。
1. 清洗臂可左右旋轉，可以上、下調節清洗高度，這樣方便清洗隧道兩側的壁面，清洗的范圍大。
2. 采用水車的水罐為儲水箱，可以保證長里程的清洗，水的壓力和流量可以調節。
3.不配備副發動機為動力,增大了水箱的載荷量，**多可達到約12立方米，可以長時間邊續工作，有效提高工作效率。有效地節約了使用成本,減少故障率。
4. 刷毛采用聚乙烯超軟材料，具有吸水率高、么擦力大、伸延性強等特點，保證清洗得干凈，也不容易損壞刷毛及工作面。
五、車輛作業性能
| 項 目 | 單位 | 參 數 | 備 注 |
作 業 性 能 | 清洗寬度 | m | 5-9 | 清洗臂折疊 |
工作 速度 | 低壓灑水 | Km/h | Ⅰ檔7:Ⅱ檔14 | 轉速1500r/min |
清洗水流量 | L/min | 170 | |
噴霧水流量 | L/min | 170 | |
低壓灑水流量 | L/min | 600~800 | |
低壓沖洗寬度 | m | ≥24 | |
灑水寬度 | m | ≥16 | |
水**射程 | m | 38 | |
水罐容積 | L | 10 | **容積可達12方 |
行 使 性 能 | **車速（滿載） | km/h | 90 | |
**爬坡角 | (°) | 13 | 接近角 |
制動距離 | m | ≤10 | |
**小轉彎直徑 | m | ＜16 | |
燃油消耗量 | 行駛?cè)加拖牧?/p> | L/100km | 21.5 | |
| L/1000M2 | 5.8 | |
六、上裝配置：
1、罐體有效容積:103；
2、罐體材質Q235厚度5mm，符合**行業標準（GB18564.1-2006）；
3、大功率水泵；
4、低速大扭矩取力器；
5、動平衡傳動軸；
6、音樂電喇叭 ；
7、觀察水位透明管（水位報**器）；
8、帶消防接口；
9、前沖、后灑、側噴、高炮（可調水柱/大雨/中雨/毛毛雨）、后置工作平臺；
10、三種裝水方式：罐口裝、泵自吸裝、消防栓裝；
11、參數：前沖寬度≥14米，后灑和側噴寬度≥14米，水炮射程≥25米。
12、使用于環境溫度不高于50℃；
13、使用于海拔高度5000m以下。
14、使用于周圍空氣相對濕度不大于95﹪,(在25℃時)。
七、清洗裝置參數
1、動力系統
WET026/373PQ3-ST型取力器
2、液壓系統
系統壓力：4-12Mpa
系統流量：40L/ min
包括液壓油箱、過濾器、液壓泵、液壓馬達、分配閥、油缸、油管等。
3、清洗刷功能
清洗刷數量：柱形刷1個
清洗刷直徑：650-1200mm
清洗刷長度：1200-2000mm
清洗刷轉速：300-450轉/分鐘
清洗刷材質：新型泡棉刷絲 / 聚乙烯五角絲 / 鋼絲混合刷絲 / 純鋼絲 / 粘布條（可清洗隔音屏、隔離墩、高速護欄、隧道壁），清洗刷可以通用互換使用，滿足不同使用要求。
清洗刷材質硬度：HA 10
清洗速度：3-20公里/小時（根據污濁程度，可隨意**工作速度）
4、清洗臂
清洗臂旋轉范圍：360度
清洗臂左右可移度：600mm
清洗臂上下升降范圍：0-7m
清洗臂**折臂范圍：120度
清洗刷上下調節角度：180度
清洗刷左右調節角度：120度
升降平臺：荷載200公斤，**距地高度8米（選裝）
檢修道清洗刷：**寬度1.2米（選裝）
5、噴水系統
水泵流量：0**42.3L/M。
高壓水**：配15米長耐高壓水管（選裝）
6、**系統
電、液遠程**，操作者在駕駛室內通過操縱桿就可以方便地進行清洗。
操作人員：1人
7、轉場速度
**為85公里/小時
